微控智能充電機工作原理

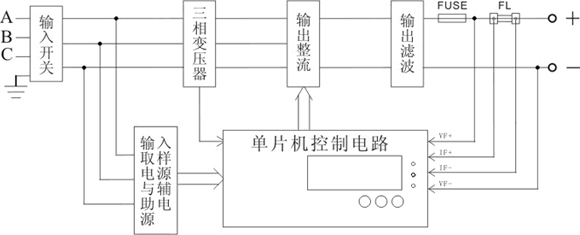

充電機 基本工作原理

1，交流輸入電源通過輸入開關加在工頻變壓器初級，通過變壓器電磁耦合，將輸入高壓變成適合蓄電池充電的電壓等級，該電壓經橋式半控整流橋變成脈動直流電壓。
2，輸出電壓與電流通過相應取樣電路，送至單片機控制板相關接口電路作為控制依據，通過調整可控硅導通角，來控制充電機輸出電壓與電流，達到恒流恒壓及脈沖充電等基本功能。
3， 單片機控制電路通過輸出參數檢測和相應的充電控制流程，完全智能控制蓄電池充電過程，并顯示相應的蓄電池充電狀態。
4， 智能充電機除能滿足用戶常規充電外，通過面板鍵盤，還能對電池進行均充、初充及脈沖脫硫等設定與控制，單片機將根據用戶設定自動執行相關操作。
5， 單片機通過各傳感檢測電路對充電機工作狀態進行全程跟蹤，確保對充電機各種異常工作狀態做到精準保護，并顯示相應的界面文字與提供聲光告警，方便用戶及時了解充電機工作狀態和故障現象，并可防止故障進一步擴大。
